型號: SKSR-10(B)
線寬: 90~450mm
直線段長度: 200~800mm
總長: 260~1200mm

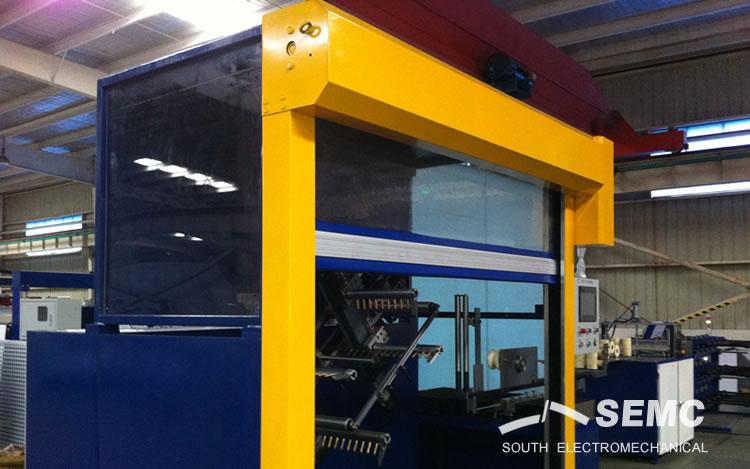

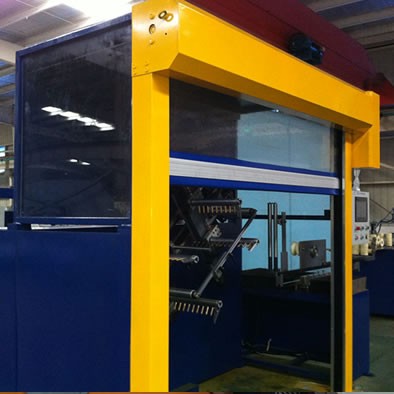

SKSR-10數控散繞機是一款適用于繞制圓形漆包線三相異步電機定子線圈的設備。
一．該機的主要特點
新型組合式繞線模具代替了傳統的每種線圈都要更換一種模具的繞線方式，為客戶節省了大量的模具成本。
本設備采用全數字控制系統，整體美觀大方。線圈的主要繞制工藝參數均可通過觸摸屏進行設置、更改并保存，最大可存儲100組產品數據。
本設備有二種機型，分別配置半自動組合模具以及全自動組合模具。具有可連續工作、穩定性好、自動化程度高、操作方便、安全性能好、生產效率高的特點，以滿足不同的客戶生產需求。
二、主要技術參數
規格參數 | 最小 | 最大 |
W, 線圈寬度 | 180 | 450 |
L， 直線段長度 | 250 | 800 |
A， 端部長度 | 60 | 200 |
L+2A, 線圈總長 | 260 | 1200 |
并繞根數 | 1 | 50 |
槽數 | 1 | 16 |
線徑 | 0.5mm*2 | 6mm*2 |
R角 | Ra＝17.5mm | Rb＝20mm |
繞制速度(r/pm) | 1 | 180 |
